Formålet med kodning

Kodning af industrikabler er processen med at tildele en unik stiktype til kabler, der anvendes til at forbinde udstyr i automatiseringssystemer, på en sikker og nem måde, så man undgår fejltilslutning. Hvis en ventilø eller et kamera f.eks. har 2 stk. M12 tilslutninger for hhv. strømforsyning og bus/netværk, sikrer kodningen, at man ikke ved en fejl får byttet rundt på stikkene og dermed ellers ville risikere at ødelægge komponenten. Kodningen består typisk af en lille tap eller at stikbene sidder i et bestemt mønster, så kun en modpart af samme kodning kan sættes sammen.

M12 oversigt

Eksempler på de mest gængse M12-kodninger, hhv han- (sort) og hunstik set forfra.

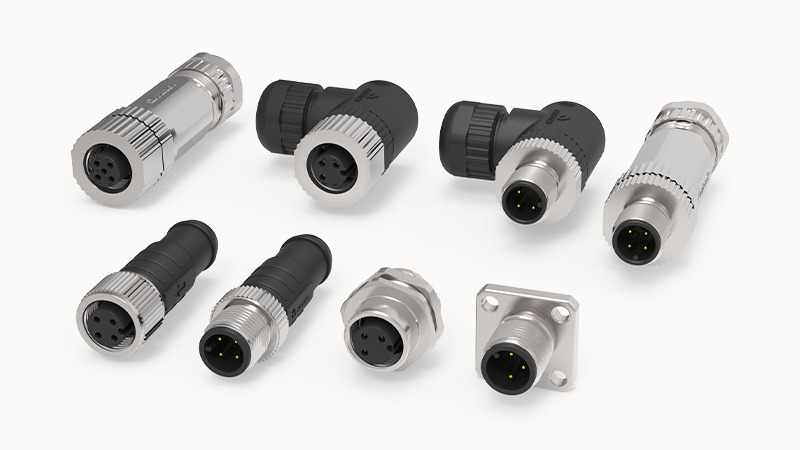

Fysisk set har M8- og M12-stikkene forskellige størrelser og antal pinde. M8-stikkene (Ø8 mm) er mindre med typisk 3 eller 4 pinde, mens M12-stikkene er større med 2, 3, 4, 5, 8 og op til 17 positioner og evt. Y forbindelser. - afhængigt af applikationen.

Når en sensor skal tilsluttes et automatiseringssystem ved hjælp af M8- eller M12-kabler, skal operatøren blot matche de korrekte koder og sikre, at stikkene passer sammen. Denne "poka-yoke" standardiserede tilgang til tilslutning og kodning af følerkabler forenkler installationsprocessen og bidrager til en mere pålidelig og fejlfri automatisering.

M12 & M8 Kodning: Komplet oversigt over stik og følerkabler

Hvad er M12 A-kodning? Hvordan adskiller D-kodning sig fra X-kodning? Denne guide giver dig en fuld oversigt over alle M12 og M8 kodninger – inkl. pin-layouts, og anvendelser. Undgå fejltilslutning med poka-yoke og vælg det rigtige stik første gang.

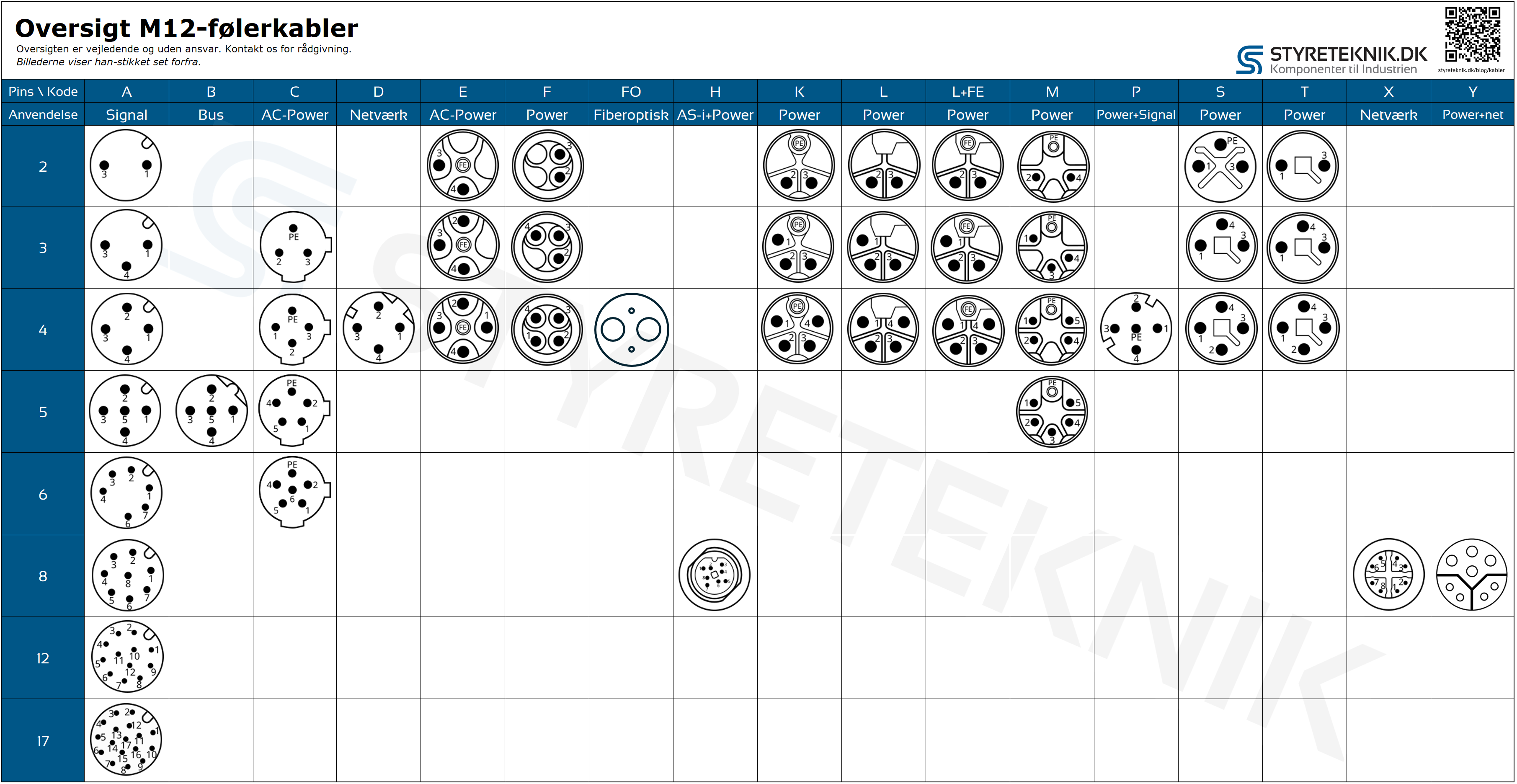

Oversigt M12 stik se vores M12 udvalg her

Note: Der findes også mindre anvendte stik med f.eks. 11,13,14,15,16 pins. Download komplet oversigt som PDF her

Kode	Størrelse	Pin-layout	Beskrivelse
A	M12	3–17 ben	Standard M12-kodning, brugt til generelle sensorer, DC-strøm og signalforbindelser. Findes i industrielle I/O-moduler, sensorer og LED-feltenheder.
B	M12	3–5 ben	Anvendes i industrielle RS485 netværk som Profibus, og Interbus. Understøtter signal-/datakommunikation mellem PLC’er og feltenheder.
C	M12	2+PE, 3+PE, 4+PE, 5+PE, 6+PE	Designet til AC-strømoverførsel. Almindelig i aktuatorer og AC-drevne motorer.
D	M12	4 ben	Optimeret til 100 Mbit Ethernet-kommunikation. Populær i fabriksautomatiseringsnetværk, hvor pålidelighed er afgørende. F.eks. Profinet.
X	M12	8 ben (4 par)	Bygget til højhastigheds-Ethernet (op til 10 Gbit/s). Har intern par-adskillelse for at reducere crosstalk. Anvendes i højopløselig billedbehandling, IIoT og SCADA-systemer.
S	M12	3+PE, 4+PE	AC-strømforsyning til udstyr med høj belastning. Designet som en robust opgradering til C-kodede typer.
T	M12	4 ben	DC-strøm op til 12 A / 63 V. Bruges i motorer, drev og strømkrævende industrielle styringer.
K	M12	4+PE	3-faset AC-strømforsyning, ofte op til 630 V og 12 A. Ideel til kompakt udstyr med høj belastning.
L	M12	4 ben	DC-strømfordeling til LED-belysning og styrebokse. Nominel op til 16 A / 63 V i kompakt udformning.
P	M12	4+4 ben (hybrid)	Tiltænkt hybrid signal-/strømbrug. Selvom ikke bredt udbredt, giver de bekvemmelighed i udstyr med hurtig udskiftning.

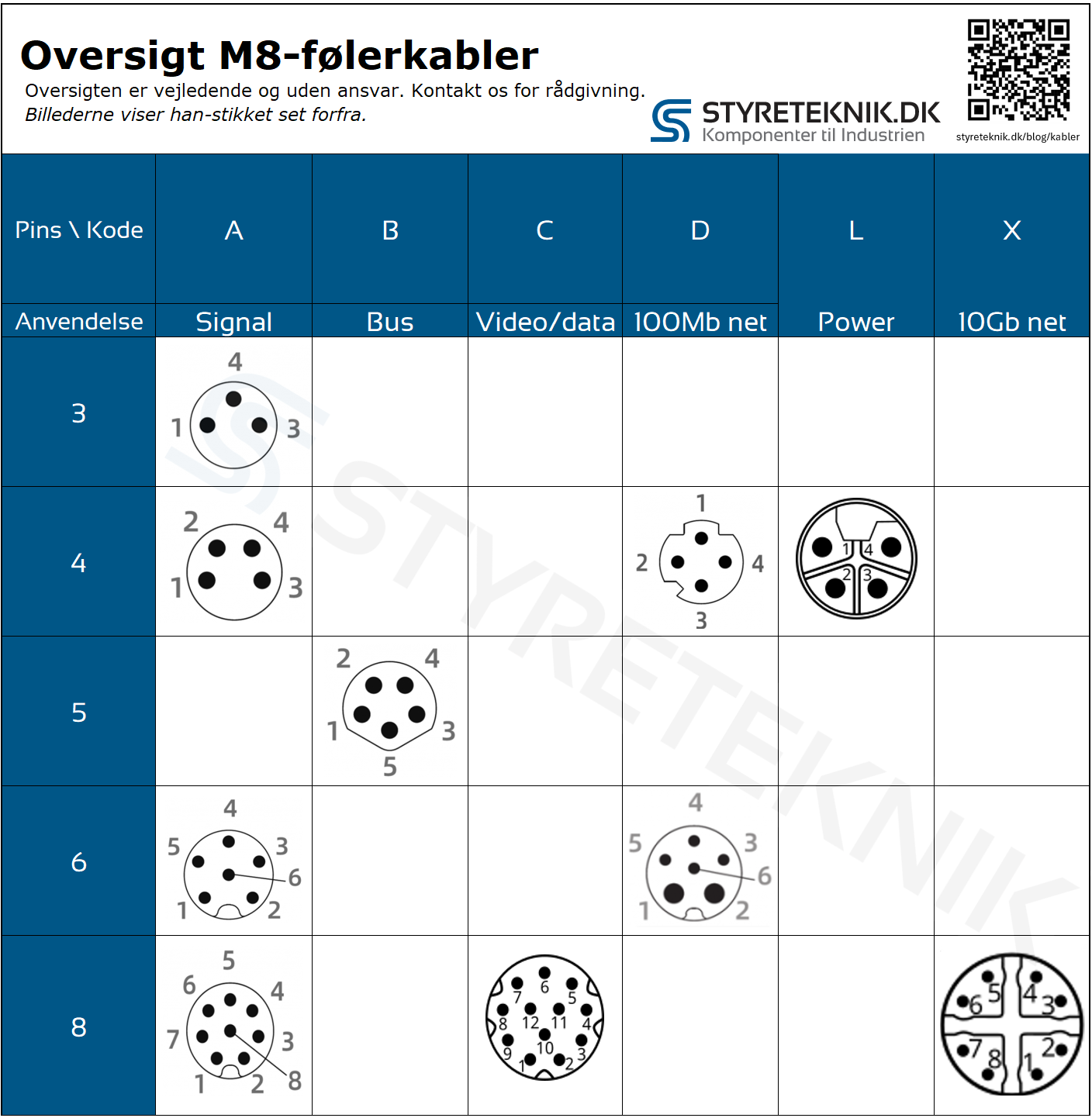

Oversigt M8 stik se vores M8 udvalg her

Kode	Størrelse	Pin-layout	Beskrivelse
A	M8	3, 4, 6, 8 ben	Standard M8-kodning til sensorer, aktuatorer og signalforbindelser. Ofte brugt i trange pladsforhold (f.eks. robotteknik, små sensorer).
B		3, 4 ben	Anvendes primært til RS485 netværk som Profibus, fieldbus i kompakte applikationer.
D		4 ben	Optimeret til 100 Mbit Ethernet i begrænsede pladsforhold (f.eks. Profinet på maskinmonterede enheder).
X	M8	8 ben (4 par)	Højhastigheds-Ethernet (op til 10 Gbit/s) i ekstremt kompakte miljøer. Sjælden, men stigende i IIoT og vision-systemer.
L		4 ben	DC-strøm op til 4 A / 60 V. Bruges i kompakte strømforsyninger, f.eks. til små motorer eller belysning.

Bemærk: Brug altid korrekt kodning for at undgå skader på udstyr.

Se Degsons katalog med M5, M8, M12, M16, M23 følerkabler her: Degson Katalog (pdf)

De fleste layouts er beskrevet i understandarderne til IEC 61076-2:2011 (Connectors for electronic equipment - Product requirements - Part 2: Sectional specification for circular connectors), mens enkelte er tilpasninger fra producenter som Phoenix, TE, Harting og Murr.

Ofte stillede spørgsmål om M12/M8 kodning

Hvad er forskellen på M12 A-kodning og D-kodning?

A-kodning bruges til sensorer og DC-signaler, mens D-kodning er optimeret til 100 Mbit Ethernet (f.eks. Profinet). De er fysisk inkompatible for at undgå fejl.

Hvilke stik bruges til IO-Link?

IO-Link bruger typisk M12 A-kodet med 4 eller 5 ben.

Kan man bruge M8 i stedet for M12?

Kun hvis pladsen er kritisk. M8 er mindre, men har lavere strømkapacitet (typisk max 4A vs. M12 op til 16A).

Kan man sammensætte stik med forskellig key/kodning?

Nej, det kan man ikke, det er hele ideen med kodning, at man ikke kommer til at tilslutte kabler forkert - f.eks. strømforsyning på et datakabel..

Hvad er en M12 key?

Det er den lille unikke plastiktap placeret enten et sted midt i stikket eller i siden i en bestemt position, som forhindrer, at man kan sammenkoble 2 stik med forskellige keys, da den fysiske udformning blokerer for sammenkobling. På den nedsætter man risikoen for at ødelægge udstyr grundet forkert tilslutning.
